經常有板廠碰到這樣的問題：PCB明明設計了槽孔，文件打開也無異常，但是做出的PCB成品槽孔就漏掉了。

這是什么原因造成的呢？

仔細看下圖：紅圈處的位置，原本應該是方槽的位置沒有做出來.

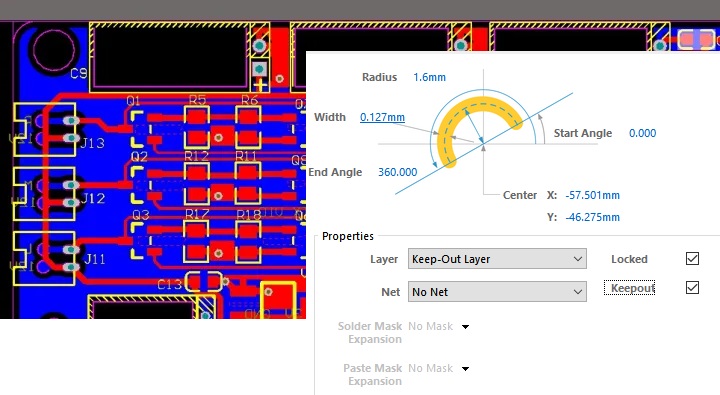

我們打開PCB文件發現實際的原稿是這樣的：箭頭處的“LOCKED”鍵是勾選狀態.

這種情況是由于畫板工程師在設計PCB文件時鎖住了槽孔的元素，導致PCB廠商在處理工程文件時無法導出需要的槽。
解決方法：
1.解鎖器件里面的槽孔（ Lock Primitives打勾取消）；

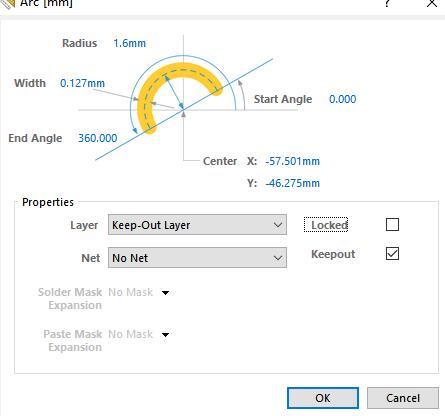

2.雙擊槽孔畫線，打開線的屬性，取消鎖定。（ Keepout打勾取消）

當然，實際的PCB圖紙顯示還是正常的，如果細心的線路板廠商是可以發現問題的，至少可以提前提出疑問，不至于造成成品才發現問題.
現在大部分PCB快板工廠都以速度和效率為競爭目標，往往會省略了很多文件檢查的步驟，所以PCB工程師們?cè)诋媹D的時候就注意這些問題那就完美了.
