PCB板的絲網印刷層是文字層。它的作用是方便電路的安裝和維護，在PCB板的上下表面印刷所需的標志圖案和文字代碼，如元器件標簽和標稱值、元器件外形和廠家標識、生產日期等。那么PCB絲網印刷的規格和要求是什么呢?如何添加PCB絲網印刷?接下來，跟隨小編來詳細了解一下絲網印刷的規格和要求。

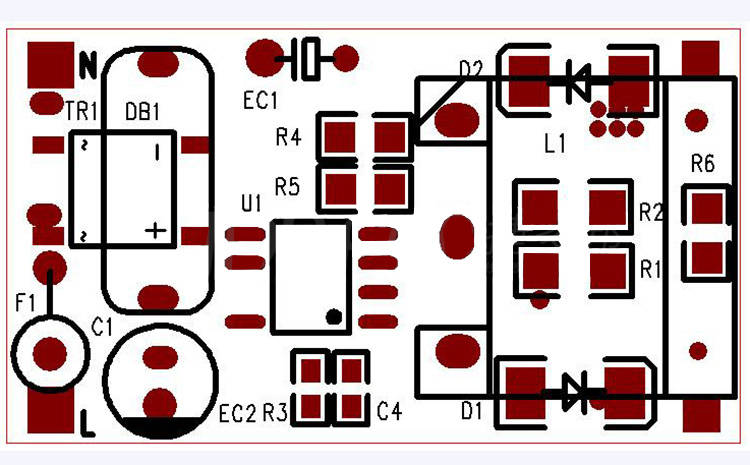

絲網印刷層為文字層，屬于PCB的頂層，一般用于標注。正確的網印層字符布局原則是:“無歧義、無針腳、美觀大方”。這是為了方便電路的安裝和維護，在印版的上下表面印刷所需要的標志和文字編碼的特殊層。

1、所有部件、安裝孔、定位孔均有相應的絲印標簽。為方便單板的安裝，所有部件、安裝孔、定位孔均有相應的絲印標簽。PCB上的安裝孔用絲印H1和Hn。接下來的識別。

2、絲印字符按從左到右、從下到上的順序顯示。對于極性器件，如電解電容和二極管，請確保各功能單元的方向一致。

3、錫焊盤或要襯錫的錫槽上無絲印，安裝后設備位置號不應被設備堵塞。(高密度，除PCB無絲網印刷外)

4、為了保證設備的焊接可靠性，要求設備的焊盤上不存在絲網印刷。為了保證錫襯里的連續性，要求錫襯里沒有絲印;為方便設備的安裝和維護，設備安裝后的位置號不應被設備堵塞。絲印時不能壓在通孔、焊盤上，以免打開堵塞焊接窗口造成部分絲印損耗，影響培訓。絲印間距大于5mil。

5、有極性元器件其極性在絲印圖上表示清楚，極性方向標記就易于辨認。

6、PCB 光繪文件的張數正確，每層應有正確的輸出，并有完整的層數輸出。

7、PCB 上器件的標識符必須和BOM 清單中的標識符號一致。

8、有方向的接插件其方向在絲印上表示清楚。

9、PCB 上應有條形碼位置標識在PCB 板面空間允許的情況下，PCB 上應有42*6 的條形碼絲印框，條形碼的位置應考慮方便掃描。

10、PCB 板名、日期、版本號等制成板信息絲印位置應明確。PCB 文件上應有板名、日期、版本號等制成板信息絲印，位置明確、醒目。

11、PCE 上必須要有有廠家完整的相關信息及防靜電標識。

以上就是pcb絲印要遵守的規范和要求，希望可以為您提供一些參考！
